Osciloskop 50MHz, generátor funkcí a multimetr FNIRSI 2C53P

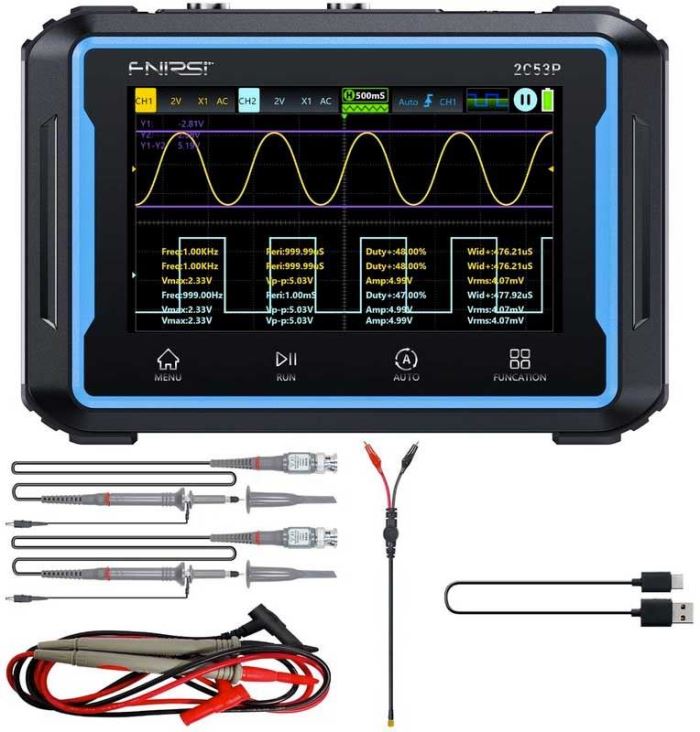

Digitální osciloskop 3v1 FNIRSI 2C53P univerzální přístroj, který kombinuje funkce digitálního osciloskopu, generátoru signálu a multimetru. Může současně měřit různé elektrické parametry nebo zachytit průběhy a zobrazit elektrické parametry nebo průběhy elektrických signálů. Je vybaven 4,3" barevným dotykovým displejem s rozlišením 480×272 pixelů, baterií o kapacitě 4000mAh a provozní dobu 4 hodiny.
Osciloskop:
Disponuje analogovou šířkou pásma 50 MHz a vzorkovací rychlostí v reálném čase 250MSa/s. Obsahuje sondu 1×/10×. Je určen pro měření periody, frekvence, vrcholových hodnot, maximálních a minimálních hodnot, průměrných hodnot, efektivních hodnot, amplitudy, zatížení cyklu a šířky pulzu, podporuje analýzu FFT spektra, matematické operace, měření kurzoru, režim XY a další funkce. Může uložit až 5 skupin naměřených dat, což umožňuje hloubkovou analýzu a vizualizaci správy dat.
Generátor signálu:
Vestavěný generátor funkčního signálu DDS s maximální výstupní frekvencí10 MHz a nastavitelnou amplitudou a pracovním cyklem, poskytuje vynikající flexibilitu pro simulaci různých signálů. Tento generátor signálu s 12 druhy nastavitelných průběhů, zahrnující sinusové vlny, obdélníkové vlny, pilové vlny, půlvlny, plné vlny, kladné stupňovité vlny, inverzní stupňovité vlny, signály stejnosměrného proudu, exponenciální vzestup/klesání apod.
Multimetr:

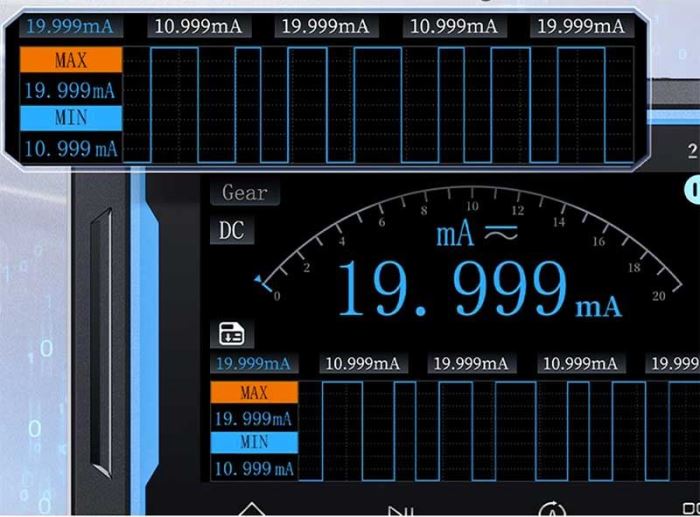

FNIRSI 2C53P je vybaven digitálním multimetrem s automatickou volbou rozsahů. Pomocí multimetru lze měřit AC/DC napětí a proud, odpor, kapacitu i diody.
Hlavní výhody:
-3v1: Režim osciloskopu, generátoru signálu a multimetru, s měřením napětí až ±400V.
-Snadné měření: Ruční osciloskop je vybaven inteligentní funkcí automatické konfigurace na jedno kliknutí. Dlouhým stisknutím tlačítka AUTOrychle zkalibrujete základní linii a zobrazíte průběh měření bez složitého ladění.
-Přenosnost a kompaktnost: Díky malým rozměrům a nízké hmotnosti je osciloskop snadno přenosný, což je ideální pro terénní práci nebo studenty.
-Všestrannost: S integrovaným generátorem signálů, osciloskopem a multimetrem může být zařízení použito pro širokou škálu testovacích a měřicích úkolů.
-Jednoduché ovládání: Uživatelské rozhraní je intuitivní a snadno se naviguje, což umožňuje rychlé nastavení a získávání měření.
-Opěrka na stůl: Na zadní straně je praktická opěrka s nastavitelným úhlem až 90°
-Gumové rohy

Technická specifikace:

Osciloskop:
Kanály: Dvoukanálový
Analogová šířka pásma: 50 MHz
Vzorkovací frekvence v reálném čase: 250MSa/s
Uložiště: až 64 kB
Vstupní impedance: 1Mohm
Rozsah časové základny: 10ns/div – 10s/div
Vertikální citlivost : 10mv/div – 10v/div
Vertikální rozlišení: 8 bitů
Maximální měřené napětí: ±400 V
Sonda: 1×/10×
Limit šířky pásma: podporuje 20MHz limit
Režim spouštění: AUTO/Normální/Sin­gle
Trigger Typ: Náběžná hrana, Sestupná hrana
Režim zobrazení průběhu: XY/YT/Scroll
Metoda vazby: AC/DC
Měřená data: Perioda,frekvence, špičková hodnota , maximální hodnota, minimální hodnota, průměrná hodnota, efektivní hodnota, amplituda, pracovní cyklus, šířka pulzu
Matematické výpočty: 1+2, 1–2, 1*2, 1/2, –1, –2, /1/,/2/, FFT
Snímek obrazovky uložení křivky: Ano
Export obrázků křivky z počítače: Ano
Generátor signálu:
Kanály: Jednokanálový
Frekvence: 0–10MHz (Sinusová vlna: 10MHz, ostatní průběhy 5MHz)
Amplituda: 0,1V-3,0V
Pracovní cyklus čtvercových vln: 0–100%
Signál Typ: sinusová vlna, čtvercová vlna, pilová vlna, půlvlna, plná vlna, kladná kroková vlna, záporná kroková vlna, stejnosměrný signál, exponenciální vzestup, exponenciální pokles, multi-audio a synchronizační pulz
Multimetr:
Stejnosměrné napětí: 1,9999 V/19,9­99 V/199,99 V­/1000,0 V
Střídavé napětí: 1,9999 V/19,9­99 V/195,99 V­/77 V
Stejnosměrný proud: 19,999 mA/199­,99 mA/1,9999A/9,999A
Střídavý proud: 19,999 mA/199­,99 mA/1,9999A/9,999A
Odpor: 19,999M99?/1,9K /1,9999 k?/199,99 ?
Kapacita: 999,9µF/99,99­µF/9,999µF/999,9nF/99,99­nF/9,999nF/9,999mF/99,99­mF
Test kontinuity: Ano
Ostatní:
Displej: 4,3", rozlišení: 480×272
Menu: čínština, angličtina, ruština, španělština, portugalština, němčina,
NabíjeníUSB: USB-C, 5 V/2 A
Baterie: Lithium, 4000 mAh
Rozměry: 145×98×35 mm
Hmotnost: 360g
