Jistič s proudovým chráničem VB10LE B16/30mA, typ A

Proudový chránič nadproudovou ochranou RCBO (chráničojistič) pro obvody střídavého proudu 50/60 Hz se jmenovitým napětím 230 V a spínacím proudem 16A. Vyhovuje normám IEC/EN61009–1.
Zajišťuje odpojení, spínání a ochranu elektrických obvodů proti zemním poruchovým proudům, čímž zajišťuje i protipožární ochranu a současně funkci jističe – tj. ochranu proti zkratu a tepelnému přetížení.
Elektronické vyhodnocení pro reakci vypnutí na zvýšený reziduální proud, která pracuje závisle na síťovém napětí a automaticky rozpojí obvod při zemním poruchovém proudu mezi fází a zemí = větším než jmenovitýreziduální proud In.
Tento typ RCBO odpojuje i pracovní vodič. Ovládání středního (pracovního) vodiče „nuláku“ probíhá tak, že při zapínání dojde nejprve k sepnutí „N“ a pak teprve fáze a při vypínání dochází nejdříve k odpojení fáze a pak teprve „N“. Je to z důvodu vyšší bezpečnosti. „N“ obvod tak chrání již od první fáze sepnutí až do skončení vypnutí.

Typ „A“ je určen pro střídavé a pulzující stejnosměrné reziduální proudy, případně i za přítomnosti podílu malé hodnoty vyhlazeného stejnosměrného reziduálního proudu do 6 mA (podle normy ČSN EN 61008). Využívá se v obvodech se zařízeními obsahujícími polovodičové prvky, které mohou při poruše generovat reziduální proudy se stejnosměrnými složkami. Se zvětšující se komplexností domácích spotřebičů nalézá uplatnění zejména v domovnícha podobných aplikacích.
Proudové chrániče typu A se volí pro zátěže, jako jsou počítače, myčky, sušičky, pračky, spínaný zdroj LED osvětlení apod.), kde nelze vyloučit nenulovou střední hodnotu reziduálního proudu.


Specifikace:

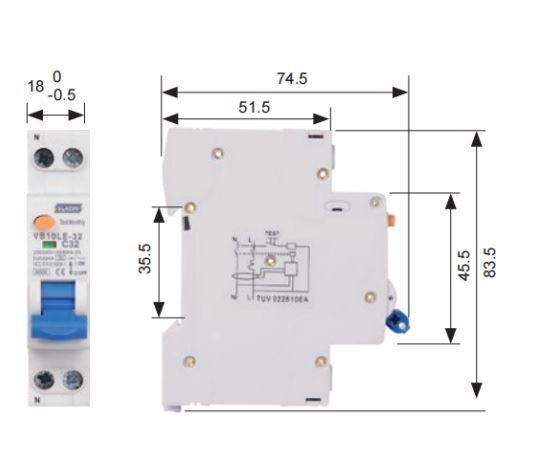

Rozměry: 18×83,5×74,5mm
Vstup zeshora chrániče.
Výstup zespodu chrániče
