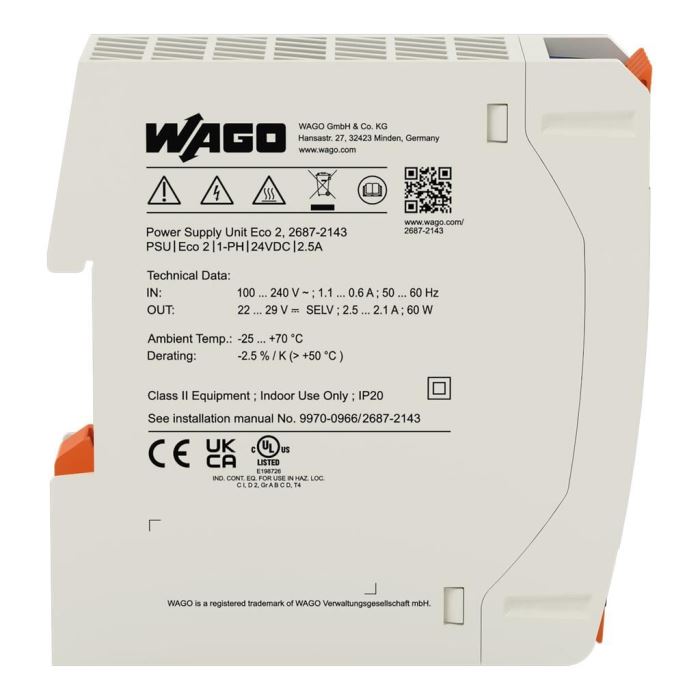

Zdroj Mean WAGO 2687-2143, 24V/2,5A, spínaný na DIN lištu

VSTUP
Fáze 1
Jmenovité vstupní napětí Ui nom 1×100 … 240 V AC
Rozsah vstupního napětí 1×90 … 264 V AC
Jmenovitý rozsah frekvencí sítě 50 … 60 Hz
Vstupní proud Ii ? 0,5 A (230 V AC; jmenovitá zátěž); ? 1,1 A (100 V AC; jmenovitá zátěž)
Zapínací proud ? 20 A (Po 1 ms)
Kompenzace účiníku (PFC) Pasivní
Překlenutí výpadku sítě ? 130 ms (230 V AC); ? 23 ms (110 V AC)


výstup
Jmenovité výstupní napětí Uo nom 24 V DC (SELV)
Rozsah výstupního napětí 22 … 29 V DC (možnost nastavení)
Výchozí nastavení DC 24 V
Jmenovitý výstupní proud Io nom 2,5 A (24 V DC)
Jmenovitý výstupnívýkon 60W
Odchylka ? 1 %
Činitel zvlnění ? 20 mV (Vrchol – vrchol, při 230 V AC)
Chování při přetížení Konstantní zvýšený výkon až 130 %; vypnutí a automatické opětovné spuštění při zkratu
